Zigbee Produkter som  jag använder i mitt smart hem system med Zigbee Home Automation ZHA och Connect ZBT-1

Zigbee Produkter jag använder (Kontroller, Sensor, Lampor, Switch, Smart plug) är kopplade till Zigbee kontroller Connect ZBT-1. Connect ZBT-1 är ansluten till Raspberry Pi 5 via USB. Zigbee integration jag använder till Home Assistant är Zigbee Home Automation (ZHA). I början på sidan beskriver jag lite om vad jag använder och om Zigbee nätverk. Längre ned på sidan har jag listat de produkter som jag använder i mitt Zigbee nätverk.

Zigbee controller Connect zbt-1

Connect ZBT-1 är en Zigbee USB dongle som jag använder för att kommunicera med mina zigbee produkter här hemma.

Connect ZBT-1 är designad och tillverkad av företaget NabuCasa som även driver Home Assistant.

Att uppdatera firmware för Connect ZBT-1 använder jag web-flasher.

Firmware som jag använder för tillfäller är 7.3.2.0 och allt fungerar riktigt bra!

Model: HASKYCNCT
Radio chipset: Silicon Labs Multiprotocol EFR32M21
Frekvens: 2.4 GHz
TX Power: Up till +20 dBm
Protocol: Zigbee 3.0;
USB: 2.0



Har idag 160st enheter kopplade till SkyConnect. Allt från Lampor, Sensorer och Smart plug i olika fabrikat.



Dörr och fönster kontakter
Vatten sensor
Temperatur sensor
Rörelse sensor
Vibration sensor
Smart Plug
Lampor med olika socklar från GU10, E14 till E27



Grundtanken som jag har haft när jag skapat mitt nätverk är att inkludera routers först för att skapa ett bra och starkt meshnätverk. Jag har börjat närmast kontrollern och sedan jobbat mig utåt. Därefter har jag adderat sensorer som fungerar som end-devices.

Vad är Zigbee

Zigbee är en trådlös kommunikationsprotokoll som används för att ansluta och kontrollera enheter i Internet of Things (IoT)-system. Det är utformat för att vara energieffektivt och säkert, och kan användas för att skapa nätverk av enheter för hemautomation, industriell automation och andra tillämpningar. Zigbee-tekniken är baserad på standarden IEEE 802.15.4 frekvensband, inklusive 2,4 GHz

Räckvidden är ca 10-100m. Distansen är också helt beroende på material i huset och om det t ex är fri sikt. Information om Räckvidd hittade jag Connectivity standard alliance sida: https://csa-iot.org/all-solutions/zigbee/zigbee-faq/

Jag själv har byggt upp mitt nätverk med routers var 10:e meter.

Zigbee kanaler

Zigbee använder 16 kanaler för trådlös kommunikation. Dessa kanaler sträcker sig från kanal 11 till kanal 26, med en bandbredd på 2 MHz per kanal.

Zigbee Mesh nätverk

Zigbee använder ett så kallat mesh-nätverk. Det betyder att klienter kan prata med varandra och repetera meddelandet vidare men det måste alltid finnas en Coordinator.
I Zigbee mesh nätverket finns en Coordinator, routers och end devices. Visste faktiskt inte riktigt hur jag ska översätta detta till svenska så det fick bli några engelska ord.
Den enda klienten som inte kan repetera vidare är en End Device. Med Mesh-nätverk är det möjligt att bygga ett riktigt stort nätverk och det är relativt enkelt att öka räckvidden på enheter som sitter långt ifrån Coordinatorn.
Nätverkstopologin stödjer så kallade självläkande. Det betyder att om en Router går sönder eller saknas i nätverket tar meddelandet en annan väg.

ZHA – Zigbee Home Automation

Zigbee Home Automation är en integration i Home Assistant som fungerar med väldigt många Zigbee enheter.

ZHA använder en öppen källkod baserat på python och är en hårdvaruoberoende zigbee stack som kallas zigpy. Mao, alla zigbee kontrollers som är kompatibla med zigpy kan användas med ZHA.

Mer information om ZHA och kompatibla enheter hittas här: https://www.home-assistant.io/integrations/zha/

Zigbee Nätverk i ZHA

En bild på hur mitt Zigbee nätverk ser ut genom att använda funktionen visualisera som finns i ZHA integrationen. De runda Ikonerna är sensorer, de ovala ör routers och den rektangulära är controllern. Alla förbindelser visas med färger. Grönt är en riktigt bra förbindelse, Gult är en OK förbindelse och Rött är en dålig förbindelse.

Visualisering är bra för att se hur mina enheter är kopplade i Zigbee Meshnätverket men för att få lite mer detaljerad bild använder jag kortet Zha Network Card. ZHA Network card använder jag för en snabb överblick och det är väldigt enkelt att detektera ifall någon av enheter har lämnat nätverket av någon anledning

Zigbee enheter jag använder som är anslutna till Connect ZBT-1

Enheter som är anslutna direkt till Connect ZBT-1 är en mix av smart plug, sensorer och lampor. Något jag lärt mig under tiden som jag har kört en fristående zigbee kontroller är att vissa enheter inte lirar 100%. T ex äldre Aqara sensorerna har en förmåga att lämna nätverket när Routern som den är kopplad mot går offline. Det enda sättet att få liv i dom är att para dom till nätverket igen. Nyare Aqara modeller med Zigbee 3.0 har fungerat riktigt bra.

Lampor

Jag har 22 lampor som är av märket Philips Hue och 60 lampor som är IKEA. Alla dessa lampor fungerar som routers i huset vilket gör att jag får ett bra och stabilt nätverk till batteridrivna enheter som sensorer. Genom att använda router och placera på väl valda ställen i huset kan jag öka räckvidden på end devices.

Aqara rörelsesensor P1

Köpte en rörelsesensor P1 av märket Aqara. Denna är en uppdaterad variant jämfört med föregående modell. Finns mer inställningar som t ex detektion intervall samt att den har en inbyggs ljussensor. Ljussensorn använder jag inte då den bara detekterar ljus vid rörelse.
Länk till mitt inlägg: Aqara rörelsesensor med Home Assistant

Aqara P1 mot vit bakgrund

Philips Hue Utomhussensor

Har två stycken Hue utomhussnsor som fungerar som rörelsedetektor till fasadbelysning. Den inbyggda ljussensorn använder jag för att avgöra om det är mörkt eller ljust ute.
Länk till mitt inlägg: Philips Hue Rörelsesensor med Home Assistant

Aqara Temperatur, Luftfuktighet och Lufttryck T1 sensor

Aqara temperatur sensor använder jag flitigt. Dels för att mäta temperatur men även för att mäta luftfuktigheten i badrummet. Går luftfuktigheten över en viss nivå ökar vi fläkten på vårat ventilationsystem.

Aqara Temperatur, Luftfuktighet och Lufttryck T1 sensor med Home Assistant
Aqara Temperatur T1 sensor

Aqara water leak sensor SJCGQ11LM (zigbee)

Har två stycken vattensensorer av märket Aqara. Dessa använder jag under varmvattenberedaren och diskmaskinen för att detektera ifall det rinner vatten.
Länk till mitt inlägg: Aqara vattensensor med Home Assistant

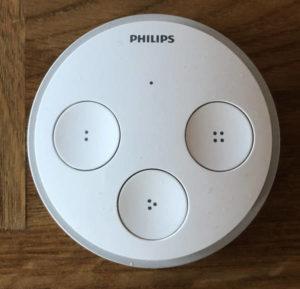

Hue Tap Dial switch

Denna switch använder jag för att styra belysningen i vardagsrummet. Har 4st zoner i vardagsrummet som jag kan kontrollera.
Länk till mitt inlägg: Hue Tap Dial switch installation och test

Philips Hue fjärrkontroll

Har 3st hue fjärrkontroll som jag kan styra belysning i hall och kök. Ska jag vara ärlig så används dessa inte så flitigt då belysningen styrs av automation.

IKEA TRÅDFRI Styrbar

Använder Trådfri styrbar i vissa sovrum för att styra taklampor. Fungerar mycket bra i mitt hem
Länk till mitt inlägg: IKEA Styrbar med Home Assistant

IKEA TRÅDFRI Driver 10W och 30W

IKEA trådfri Driver använder jag för spegelbelyning i badrummet, Köksbelysningen med MITTLED och en IKEA ledslinga som sitter ovanför datorn.

Philips Hue Smart Plug

Philips Hue smart plug använder jag på flerta ställen. Enda nackdelen med dessa är att de inte mäter energi. Skulle jag behöva ett liknande smart plu kommer jag nog hellre köpa IKEA inspelning då inspelning mäter energi.

IKEA RODRET

Vi använder RODRET för att styra belysning. I ett av rummen styr vi flera belysningspunkter beroende på hur många ggr vi trycker på knapparna.
IKEA RODRET med Home Assistant
Bild på IKEA RODRET liggandes på bord

LIDL Silvercrest USB Grenuttag

Har ett Silvercreat USB grenuttag som jag köpte på Lidl. Har fungerat bra här hemma för att styra 3st uttag med av och på funktion.

IKEA trådfri signalförstärkare

Jag använder 3st Trådfri signalförstärkare. Anledningen var att bygga ut Mesh-nätverket. Nu 2024 har jag ingen anledningen att använda dessa då jag har så många routers med de får sitta kvar då jag även använder dom för att strömförsörja mina FP2 Aqara närvaro sensorer.

Philips Hue Rörelsesensor

Använder 2st Hue rörelsesensorer inomhus för att detektera rörelse samt använda den inbyggda ljussensorn. Har fungerat väldigt väl under många år här hemma.
Länk till mitt inlägg: Philips Hue Rörelsesensor med Home Assistant

IKEA VALLHORN

IKEA VALLHORN Rörelsesensor med Home Assistant
Rörelsesensor IKEA VALLHORN

Aqara Dörr och fönstersensor

Funkar väl här hemma då T1 sensorn använder Zigbee 3.0. Jag håller på och fasar ut de äldre steg för steg.

Aqara Dörr och Fönstersensor T1 med Home Assistant

Dörrsensor och fönstersensor Aqara T1

IKEA PARASOLL Dörr & fönstersensor

Köpte en parasoll för att testa. Använder Aqara för dörrsensorer då jag tycker de är mindre och smidigare.

IKEA PARASOLL Dörr & fönstersensor med Home Assistant

Dörr och fönster sensor IKEA PARASOLL

IKEA BADRING vattenläckage sensor

Jag har en BADRING i mitt hem som jag lagt under tvättmaskin. Till skillnad mot Aqara har IKEA Badring även en liten inbyggd siren som låter när den detekterar vatten.

IKEA BADRING vattenläckage sensor med Home Assistant



Aqara vibrationssensor DJT11LM

Har två stycken Aqara vibrationsensorer i hemmet. Använder en för att detektera om tvättmaskinen är på och en för att detektera om jag har fått post i brevlådan.
Länk till mitt inlägg: Aqara Vibration sensor med Home Assistant
Aqara Vibration sensor

Aqara Double Rocker

Köpte en Aqara Double Rocker för att testa. Fungerar mycket bra! Denna styr min belysningen i TV rummet där jag har bänklampa och fönsterlampa.
Länk till mitt inlägg: Aqara Double Rocker med Home Assistant

IKEA Symfonisk fjärrkontroll

Styr SONOS med hjälpa av Symsfonisk fjärrkontroll. Tycker den är bra då jag kan anpassa knapparna till vilken funktion jag vill. Använder en Home Assistant Blueprint för denna funktion

Länk till mitt inlägg: SYMFONISK Ljudkontroll gen 2 med Home Assistant

Bild på Ikea symfonisk ljudkontroll

IKEA Trådfri Genvägsknapp

Använder en Genvägsknapp för att styra en smart plug och för att använda som ringklocka vid entren. Just ringklocka är inte optimalt då den inte är anpassad för utomhusbruk.
Länk till mitt inlägg: IKEA Trådfri genvägsknapp med Home Assistant

IKEA INSPELNING

Har en IKEA Inspelning som jag köpte för att prova. Inspelning mäter även energi.

IKEA INSPELNING med Home Assistant
Bild på IKEA INSPELNING

IKEA TRÅDFRI TRÅDLÖST UTTAG

Har två stycken trådfri uttag. den ena använder jag till växtbelysning och en annan styr en sonos spelare.

Zigbee enheter som är anslutna till Philips hue hubb och IKEA Dirigera hubb och sedan till Home Assistant

Zigbee enheter som jag använder för att styra belysning och rullgardiner som idag är kopplade via Hue brygga & IKEA brygga
Hue bryggan används bara för att styra Hue LED lister samt trädgårdsbelysning Hue Lily
IKEA DIRIGERA hubben använder jag för att styra mina rullgardiner FYRTUR. Har även Lampor, Rörelsesensor och Dörr sensor för att testa.

Philips Hue Hubb

Hue bryggan används för att styra Hue ledlister med sync till datorn. Hue bryggan använder jag också för att spotlights i trädgården. Har idag kopplat 6st Philips hue Lily till Hue Hub. Jag har kopplat Philips Hue till Home Assistant med Philips Hue integrationen

Philips Hue Lily

Philips Hue Outdoor lightstrip

IKEA DIRIGERA HUBB
Bild på IKEA Dirigera hubb

IKEA Diriger är kopplad till Home Assistant via Matter.
IKEA DIRIGERA MATTER fungerar bra med Home Assistant

IKEA FYRTUR och IKEA KADRILJ

Rullgardin Fyrtur och Kadrilj fungerar superbra med dirigera. Jag får över dom till Home Assistant via Matter

IKEA Vindstyrka

Vindstyrka är kopplad till IKEA dirigera och sedan via Matter till Home Assistant

IKEA Vindstyrka med dator i bakgrunden

Zigbee historia

Zigbee IEEE 802.15.4-2003 blev ratificerat den 14:e December 2004. Den 13:e Juni 2005 annonserades specifikation 1.0 mer känd som Zigbee 2004 specifikationen.


Äldre Zigbee enheter som finns i mitt system men som jag kommer  att fasa ut

Jag har en hel del äldre produkter som finns i mitt system som jag håller på och ersätter med nya som stödjer Zigbee 3.0

Xiaomi fönster och dörrkontakt MCCGQ01LM

Denna Dörr och fönsterkontakt har jag 2st i mitt hem. Fick med dessa i ett paket som jag köpte tillsammans med en Aqara hub. Ska jag köpa nya dörrsensorer kommer jag fokusera på att köpa sensorer baserade på Zigbee 3.0.

Aqara temperatursensor WSDCGQ11LM (zigbee)

xiaomi rörelsesensor RTCGQ01LM

Har en rörelsedetektor av märket Xiaomi. Fick med denna i ett startpaket som jag köpte, Funkar bra som rörelsesensor.

Aqara Cube MFKZQ01LM (zigbee)

Köpte en Aqara cube för att jag var nyfiken att prova hur den fungerar. Kul grej men svårt att hitta ett bra användningsområde.

Aqara magnetkontakt MCCGQ11LM

Bra och billig dörr och fönster kontakt. Lång batteritid. Denna sensor använder jag för dörrar men även till våran kattlucka och brevlådan.

Aqara rörelsensor RTCGQ11LM (zigbee)

Jag Använder 2st rörelsensorer från Aqara av modellen RTCG11LM i mitt hem.

IKEA TRÅDFRI Rörelsesensor

Har två st IKEA TRÅDFRI rörelsesensorer för rörelsedetektion utomhus till fasadbelysningen

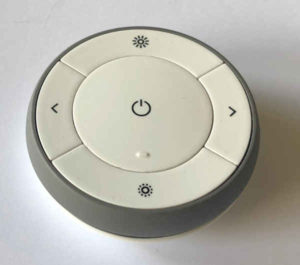

IKEA TRÅDFRI Dimmer
