Vad är en Patchpanel i nätverket och hur använder jag den
En patchpanel är en samlingpunkt för alla mina ethernetkablar. Från alla rum där jag har en ethernetkontakt går allt kablage till patchpanelen. Från patchpanelen kan jag koppla ihop nätverket via switchar som sedan går till router. En pacthanel är en passiv enhet för att få ordning och reda på kablage och hantera alla nätverksanslutningar.

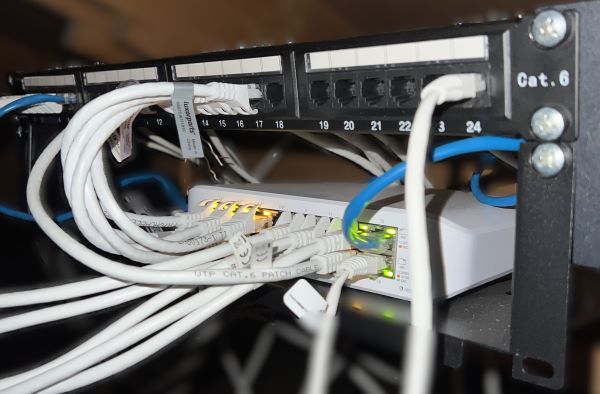

I mitt hemmanätverk använder jag en patchpanel som är placerad uppe på vinden. Längst upp på bilden är patchpanelen och på hyllan under står en switch. Switchen är i sin tur kopplad till min router som står på ett annat ställe.
Hur många portar finns det på en patchpanel
Hur många portar man behöver på en patchpanel beror helt på hur många rum och nätverksuttag som ska anslutas. Patchpaneler finns i flera storlekar, vanligtvis med 12, 16 eller 24 portar. Jag började själv med en 12‑ports panel, men växte snabbt ur den och använder nu en med 24 portar. I mitt hem är tre rum anslutna till patchpanelen, tillsammans med kablaget för mina övervakningskameror (se bild nedan).
Vilket verktyg behöver jag för att koppla en patchpanel
För att koppla kablarna i en patchpanel behövs ett särskilt verktyg som används för att trycka ner ledarna i panelens LSA‑plintar. Verktyget kallas slitsverktyg (eller “punch‑down tool”) och är gjort för att pressa fast varje ledare i rätt spår samtidigt som det skär av överflödig kabel. Det gör installationen både snabb och exakt, och är i princip ett måste när man arbetar med patchpaneler och vägguttag som använder LSA‑standard.
